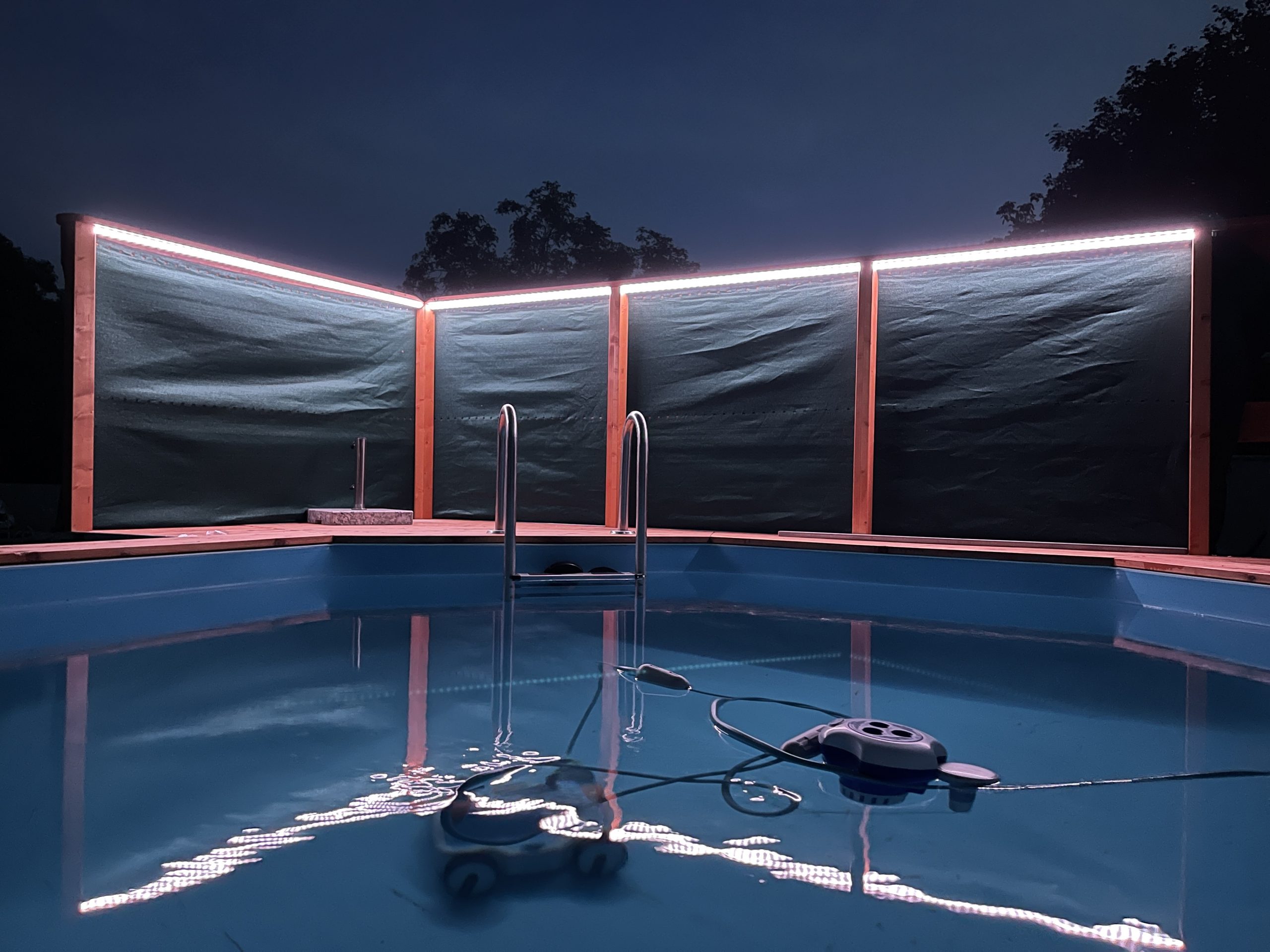

Am Samstag habe ich bei dem neuen Geländer das mein Vater errichtet hat eine LED Beleuchtung eingebaut.

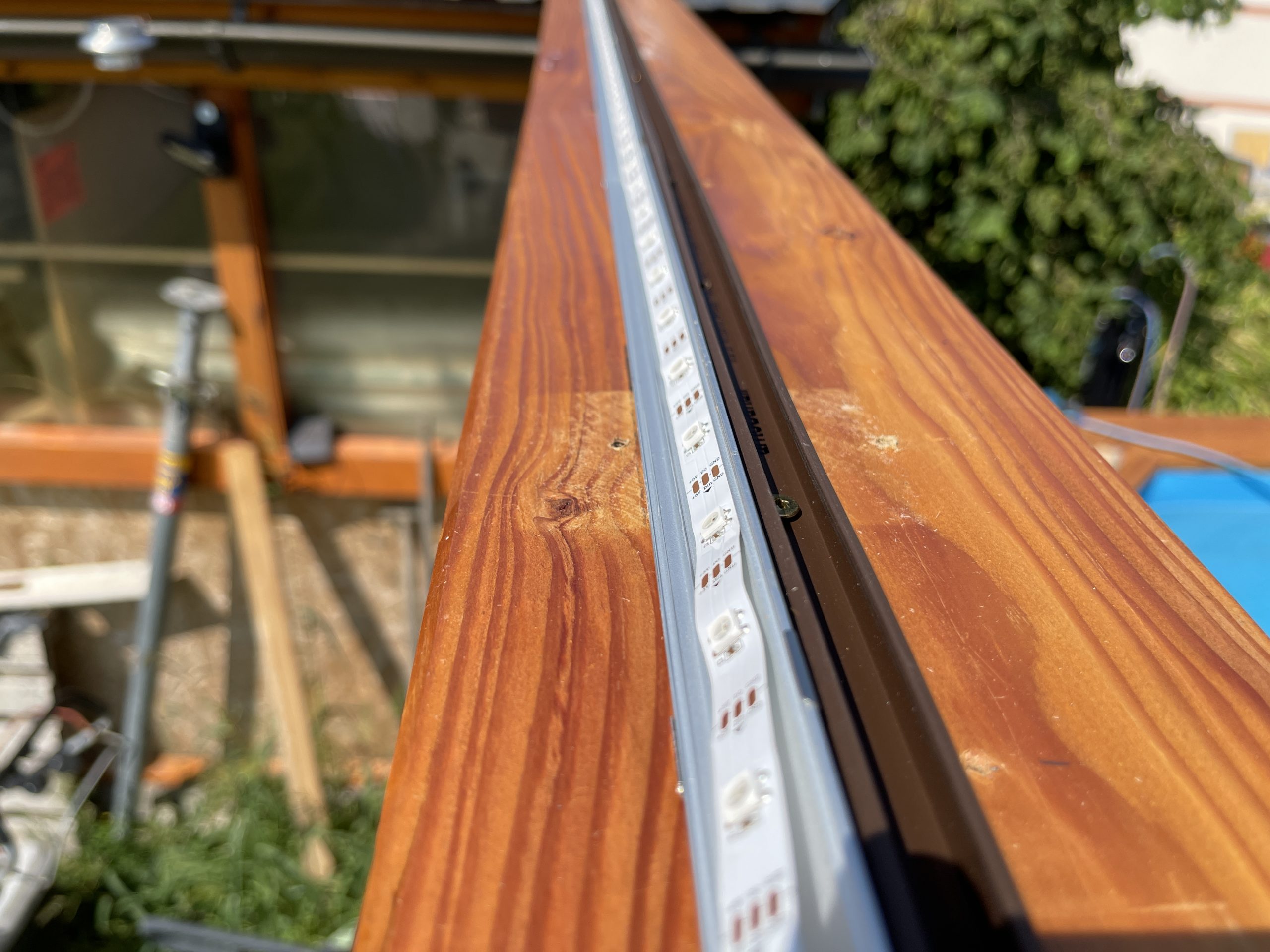

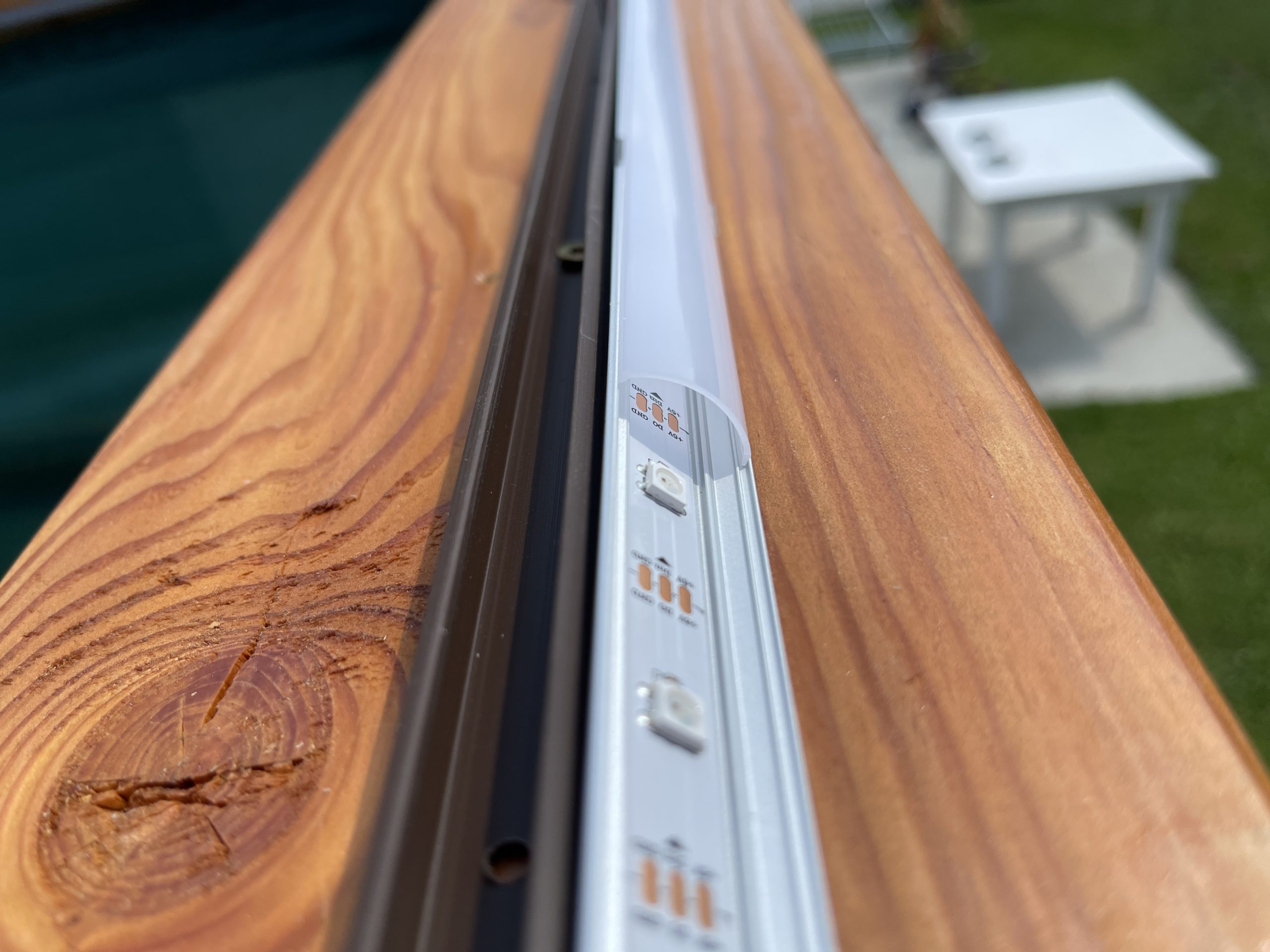

Auf das Holz wurden Alu-Leisten geschraubt bei denen der LED-Srtip in einen Winkl von 45 Grad angebracht wird. Die Difuse abdeckung ist halbrund ausgeführt.

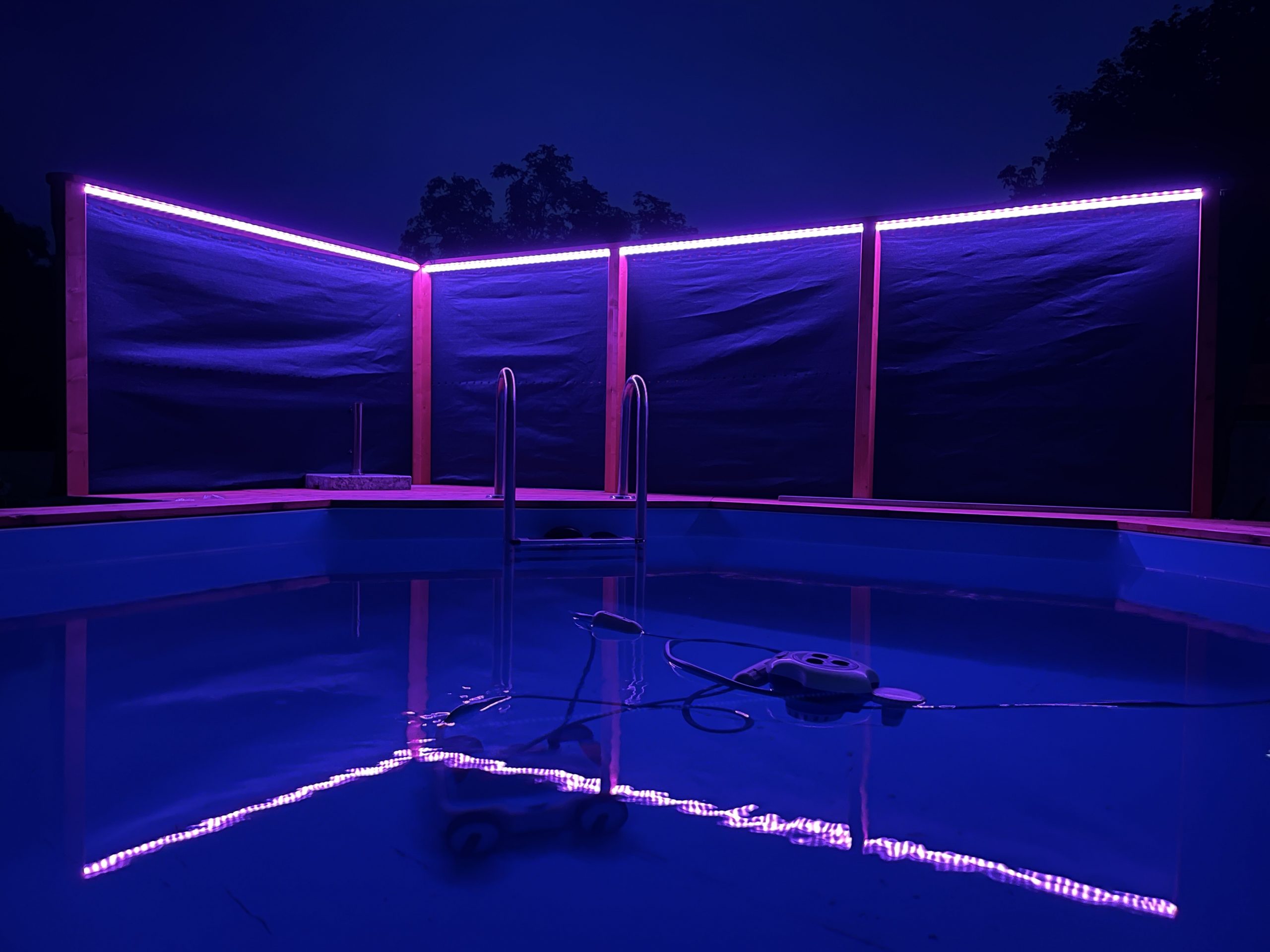

Es sind keinen RGB-LEDs sondern WS2812b LEDs, diese haben den Vorteil das jede LED einzeln ansteuerbar ist und somit schöne Efekte erzeugt werden können.

Sie werden mit 5V betrieben. Auf grund des hohen Strom der bei so einen geringen Spannung fließt, wurde auf beiden Seiten die Spannungsversorgung eingespeist.

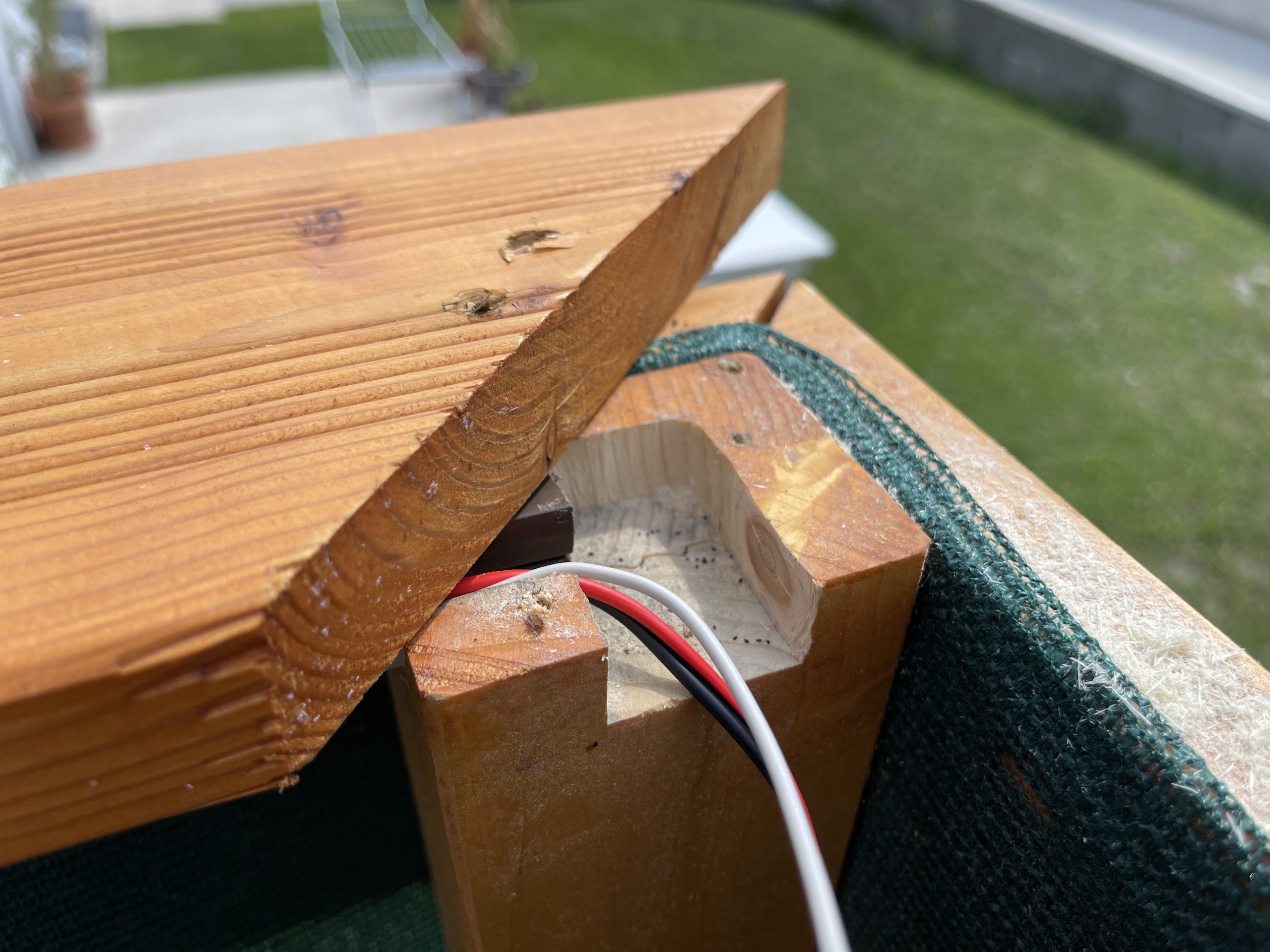

Damit in der Ecke keinen Kabeln zu sehen sind, wurde das Holz ausgefräst.

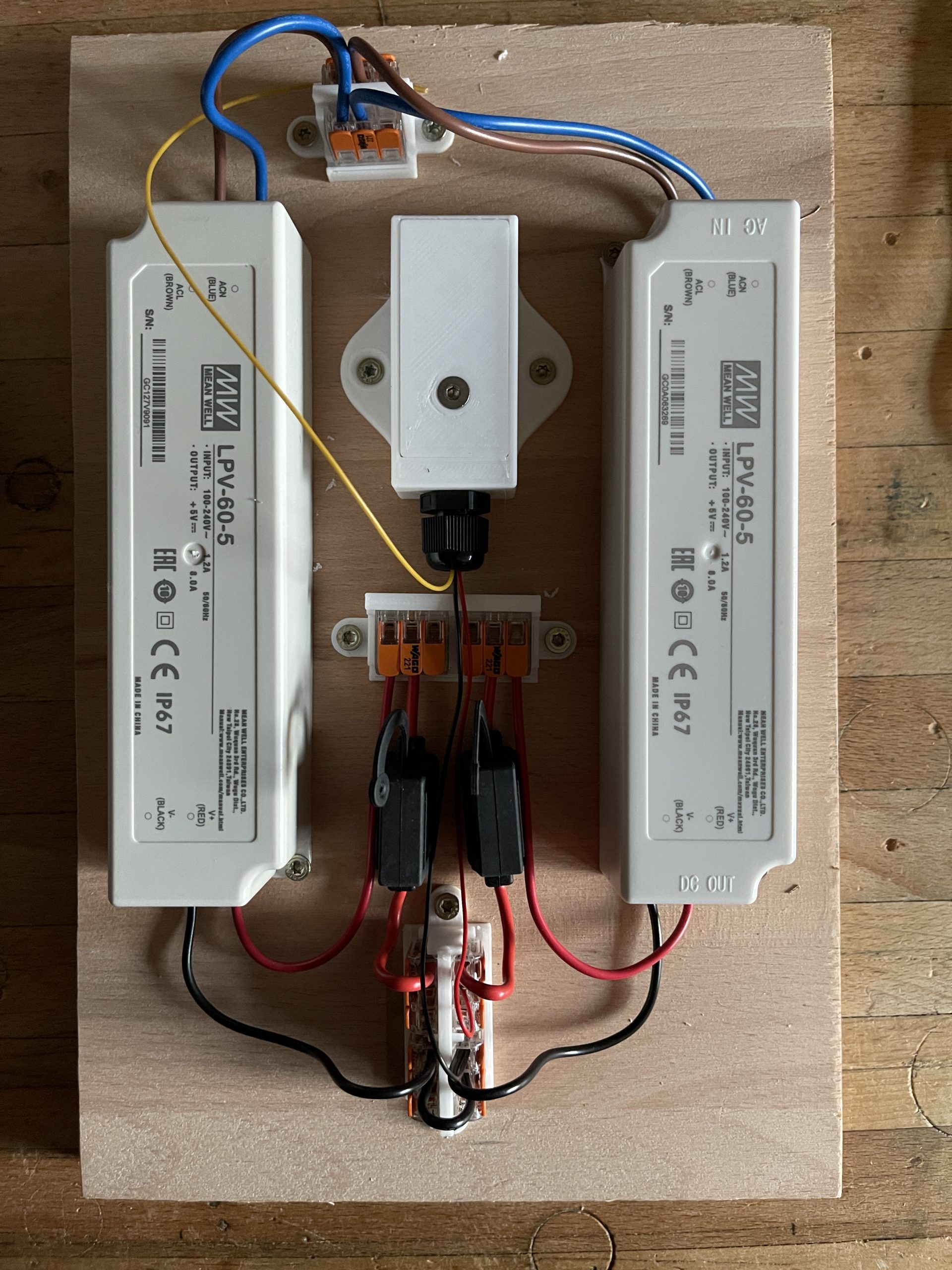

Die Steuerung wurde von mir auf einen Brett vorgefertigt. auf grund des hohen Strombedarfs wurden 2 Netzteile verbaut um eine Überlastung zu vermeiden.

Bei 162 LED, a 60mA sind das bei der Frarbe weis 9,72 A die hier fließen.

Als Steuerung kommt ein WEMOS D1 mini zur verwendung auf dem die WLED Software aufgespielt ist.
